铌酸锂相位调制光谱展宽模块，把窄线宽种子光的能量分散到 10~100 GHz 频谱，抬升 SBS 阈值，让单纤功率从百瓦级走向千瓦级。
产品概述
艳峰科技的高功率窄线宽光纤激光器光谱展宽器是一款基于铌酸锂电光相位调制的模块化器件。它对窄线宽种子光做高速相位扰动，把能量从单一频率主动分散到更宽的频谱范围，降低单位带宽内的功率密度，从而抬升受激布里渊散射（SBS）阈值，让高功率光纤放大链路在不牺牲光束质量的前提下跑更高的功率。
无展宽模块时，单纤输出通常止步百瓦级；叠加本模块后，SBS 抑制比可达 30 dB 以上，为千瓦级窄线宽放大提供必要的光谱条件。
解决什么问题
- SBS 卡住了功率上限：窄线宽意味着高光谱密度，入纤功率一旦越过 SBS 阈值，后向散射会迅速吃掉前向功率，并带来噪声与器件损伤风险。
- 靠加大纤芯换功率会牺牲光束质量：这是一条用亮度换功率的路，在精密加工、相干探测等场景不可接受。
- 进口展宽模块成本高、交期长：带宽 50 GHz 以上的进口模块单价高，供货周期也不可控。
本产品走的是"从源头改光谱"的路线：不改变激光器本体的光学结构，只对种子光施加电光相位调制，属于业界公认最有效、最灵活的 SBS 抑制手段。
工作原理
- 窄线宽种子光经保偏光纤耦合进入铌酸锂相位调制器；
- 射频驱动单元输出定制谱形的调制信号，作用在调制器的电极上，使光波相位随时间高速变化；
- 相位扰动在频域上等价于光谱展宽，原本集中的单一频率被分散为宽谱，单位带宽功率密度显著下降；
- 展宽后的光进入后续放大级，SBS 阈值随之抬升，可用泵浦功率与输出功率同步提高。
调制信号支持正弦多音、伪随机序列（PRBS）与高斯白噪声（WNS）等谱形，不同谱形对布里渊增益谱的填充效率不同，可按目标阈值提升量与系统兼容性择优配置。
核心指标
光学指标
| 参数 | 指标 | 说明 |
|---|---|---|
| 工作波长 | 1064 nm | 其他波长可按需定制 |
| 插入损耗 | 2.58 dB（典型值） | 整机含配套相位调制器 |
| 尾纤偏振串音 | -33.7 dB | 保偏链路 |
| 半波电压 | 1.4 V | 配套相位调制器 |
| 电反射 | -11.7 dB | |
| 耐受光功率 | > 100 mW | 连续工作 |
电学指标
| 参数 | 指标 | 说明 |
|---|---|---|
| 光谱线宽 @20 dB RMS | 10 ~ 100 GHz | 按客户要求定制 |
| 工作电压 | 20 ~ 31 V（常规 24 V） | |
| 功耗 | ≤ 30 W | |
| 射频输出功率 | ≤ 33 dBm |
光接口
| 项目 | 参数 |
|---|---|
| 光纤类型 | PM980 保偏光纤，FC/APC 接头 |
| 尾纤长度 | ≥ 1 m |
| 光纤输出 | 慢轴工作，熔接保偏 FC/APC 跳线头 |
电接口
供电与通信集中在 J30J-15TJL 连接器上，射频输出为 SMA 同轴接口：
| 管脚 | 定义 |
|---|---|
| 1、2 | GND |
| 3、4 | VCC 24 V |
| 5 | 485A |
| 6 | 485B |
| 7 | 485GND |
外形尺寸
射频源模块外形 152 mm × 68 mm × 28 mm（含安装耳，本体 142 mm × 59 mm），四角 4 个 Ø3.4 通孔配 Ø6 沉孔、沉孔深 15 mm，螺丝固定安装：

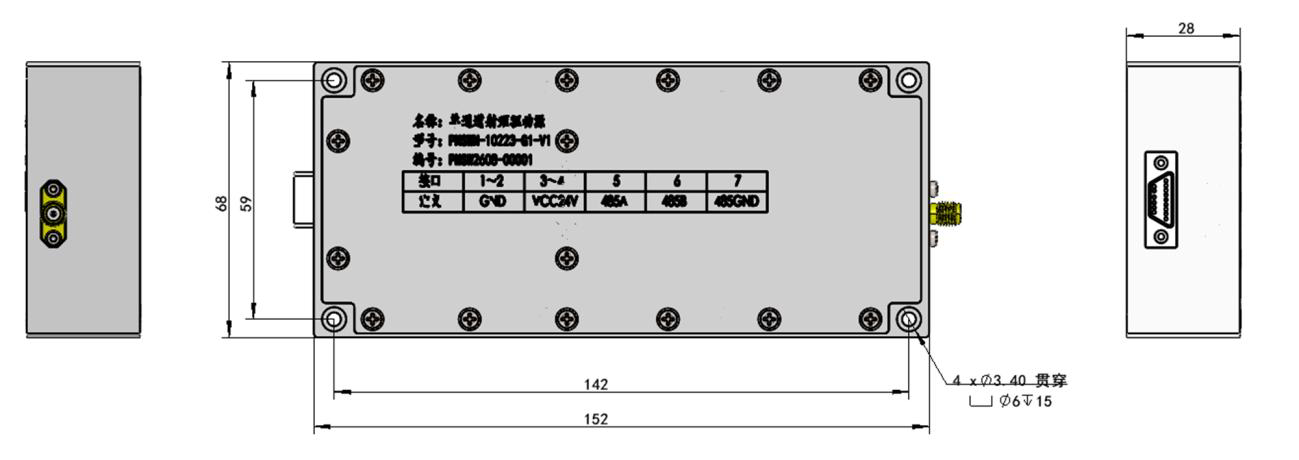

单通道射频源外形与接口定义
配套铌酸锂相位调制器尾纤从两端引出，壳体带 2 个 Ø2.2 通孔安装位：

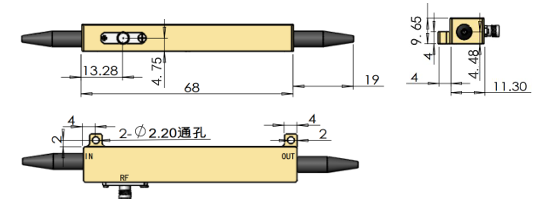

铌酸锂相位调制器外形与安装尺寸
上位机控制
模块内置控制单元，通过 UART 与上位机通信。串口参数为 115200 / 8 bit / 无校验 / 1 位停止位，指令与返回均为 hex 格式。
| 操作 | 发送指令 | 成功返回 |
|---|---|---|
| 打开电源 | 5A 21 01 00 69 00 00 00 00 A5 | A5 85 69 00 5A |
| 关闭电源 | 5A 21 01 00 6A 00 00 00 00 A5 | A5 85 6A 00 5A |
| 单次查询设备状态 | 5A 21 01 00 68 00 00 00 00 A5 | A5 85 xx xx xx xx 5A |
| 开启状态实时上报 | 5A 21 01 00 69 00 00 00 00 A5 | A5 85 xx xx xx xx 5A |
| 关闭状态实时上报 | 5A 21 01 00 71 00 00 00 00 A5 | A5 85 71 00 5A |
打开电源与开启状态实时上报当前共用同一指令码
69，实际以随货固件版本为准，接入前请与技术支持确认。
状态返回帧的前两个字节为温度、后两个字节为功率，换算公式如下：
温度 T = (raw / 4096 * 3.3 - 0.6) * 1000 / 2 + 25 单位：℃
功率 P = 52.033 - raw / 4096 * 3.3 * 30.869 单位：dBm
典型应用
- 高功率窄线宽光纤激光器：工业切割、焊接与增材制造中，用展宽换功率上限，同时保住光束质量。
- 长距离光通信：在城域网与海缆系统中释放功率预算，延长无中继传输距离。
- 分布式光纤传感：抑制泵浦光的 SBS 饱和，为油气管道、电力电缆、桥梁隧道健康监测提供更远距离与更高信噪比。
- 相干探测与激光雷达：为调频连续波、相干多普勒等体制提供可控谱宽的单频光源基础。
安装与操作注意事项
- 散热：器件测试与工作时，管壳底部须与散热块良好接触，避免热量堆积影响调制效率与寿命。
- 驱动电流：加正向工作电流时器件应工作在曲线的线性区，注意器件可能出现的饱和现象；设备须设置最大电流限值，防止电流过大损伤器件。
- ESD 防护：接触器件必须使用接地腕带并佩戴指套，器件存放于防静电盒或防静电台垫上。ESD 防护不当会造成器件永久性损坏。安装或取下器件前须确认电源已关闭。
- 光纤保护：光纤操作须格外小心，避免折断与损伤；任何情况下都不得通过牵拉光纤来移动器件。
- 额定极限值：额定极限值指任何时候、任何情况下都不能超过的值，操作光电器件须严格遵照额定极限值执行。
交付与定制
- 光谱线宽在 10 ~ 100 GHz 范围内按客户要求定制，工作波长可选配
- 提供完整技术文档：光电指标测试报告、接口定义、上位机通信协议与操作说明
- 模块化集成设计，结构紧凑、环境适应性好，可嵌入整机或作为独立模块交付
如需选型建议或定制评估，欢迎联系艳峰科技技术团队。
